变压器铁芯和绕组的状态测试仪

产品简介：电力变压器的绕组、 引线和铁芯可能由于下述原因而产生
机械或者电气缺陷：
> 非常大的机械力作用
> 运输过程中或者地震所造成的震动冲击
> 系统故障所产生的大电流冲击
这些缺陷的存在， 未必会直接造成变压器故障， 但是会使其
抗机械冲击能力大幅降低。

在线咨询 24小时咨询热线： 021-68810330

FRANEO 800 的扫频响应分析，

可以对电力变压器的 铁心、 绕组装配与夹持结构等存在的缺陷和故障进行 检测， 例如： > 绕组的轴向或者径向变形 > 高低压绕组间的位移 > 局部绕组塌陷 > 匝间短路和开路 > 铁心或者屏蔽层的接地缺陷 > 铁芯的位移 > 夹持结构断裂 > 内部连接问题 因此该项测试可以提高变压器的可靠性， 降低维护 成本， 也避免意外停电所带来的巨大损失

测量原理

测量时， FRANEO 800 向变压器的一个绕组端部注入频率持续增加 的正弦波激励电压， 同时在另外一个端部测量响应信号。 由于测量是 直接在频域完成的， 所以不需要对数据进行额外的处理。 对响应信号和注入信号进行比对， 就可以得出一个独特的频率响应 曲线， 这个测量曲线可以与参考测量曲线进行比对。 所表现出的偏差 就对应着变压器内部结构的变化。 这些内部结构的变化， 与一定频率 范围内的曲线偏差相关， 两者可以互相对照、 识别

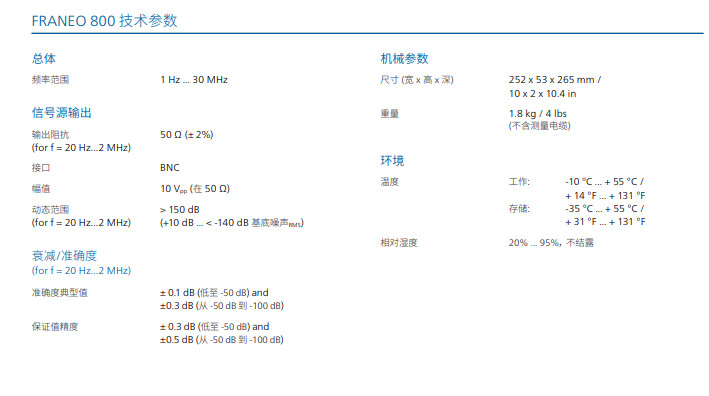

FRANEO 800 技术参数
