背景

电缆常见的故障类型

埋地电缆因其成本低、安全性高的特点，从而得到了广泛的应用。但是埋地电缆在长时间的运行中，会因为传输电流大或周围环境潮湿等不确定因素影响，导致埋地电缆会出现各种类型的故障现象。



短路故障

通常埋地电缆出现短路故障时所表现的现象为了电缆电流瞬间变大，而且电缆抗阻值变得无限大。而造成电缆出现短路故障的主要原因就是电缆负载率过大，能使导体温度迅速升高绝缘破坏，导致多条线路出现连线，出现火花。



低阻故障

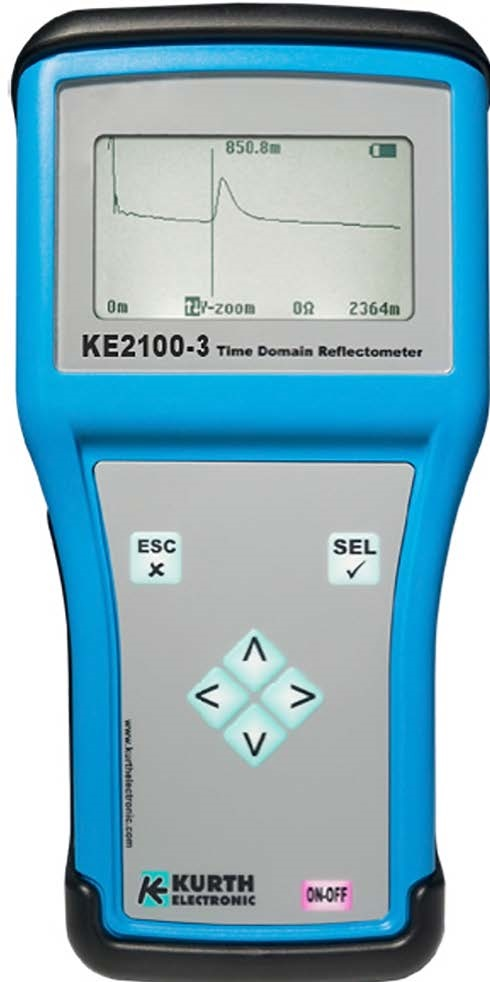

当电缆与电缆间的绝缘有损坏现象或电缆对地的绝缘有损坏现象时电缆绝缘电阻必然会减小，在电缆绝缘电阻比十倍电缆特性阻抗还要小的情况下，我们称这种故障为低阻故障。在测量低阻故障时，可用低压脉冲反射法。



高阻故障

当电缆与电缆间或电缆对地的绝缘电阻比正常值低很多，但比一倍电缆特性阻抗大时，我们把这种电缆故障称作高阻故障。对高阻故障的测量，不能使用低压脉冲反射法。

前言

目前，配电电缆状态评价工作能够有效发现电缆局放缺陷并进行精确定位。然而，对电缆受潮进水老化缺陷，仅能通过检测介损特征参量反应电缆整体的进水和老化情况，无法做到对受潮部位进行精准定位。对此，福建省某供电公司开展了配电电缆受潮老化缺陷现场检测定位及验证工作。

案例一

基本情况

检测结果显示，该电缆全长1683米，在距测试端514米、815米、1137米均存在阻抗异常波动，初步判断存在绝缘缺陷，在815米处最为明显，在高压试验电缆击穿后，现场巡查解剖815米处中间接头，发现解剖验证结果与试验检测结果一致。

现场检测数据

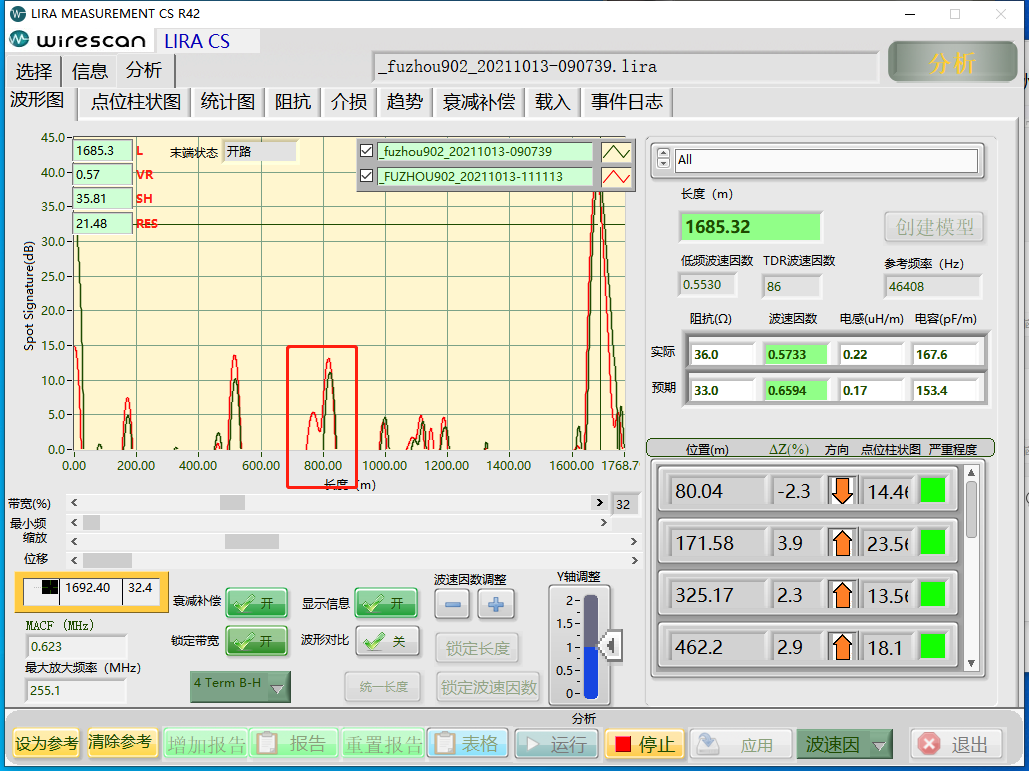

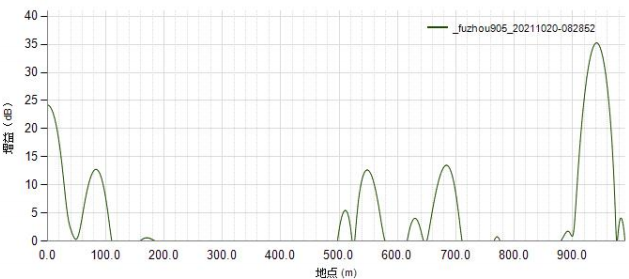

如图所示，在两次数据检测对比情况下发现815米处中间接头在击穿后出现明显阻抗异常情况。



现场巡查验证

现场巡查解剖510米处中间接头，发现解剖验证结果与试验检测结果一致。



案例二

基本情况

检测结果显示，该电缆全长2936米，共有6个中间接头，距离测试端 495米处接头存在较为明显的电缆进水现象，通过对入射角相位关系与阻抗波形可知1397米、2375米处存在绝缘缺陷。

现场检测数据

根据反射系数谱检测原理，当电缆存在受潮、过热老化、挤压、弯曲过度、工艺等情况导致电缆结构不连续时，电缆单位长度的阻抗值会发生改变，通过对 Lira 检测结果分析与处理，本次现场检测结果如下图所示。在495米处点位柱状图：

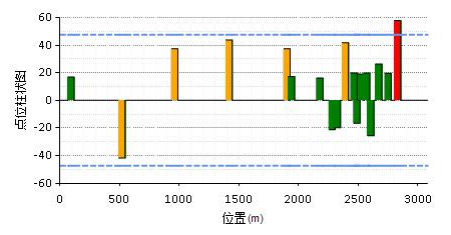

B相

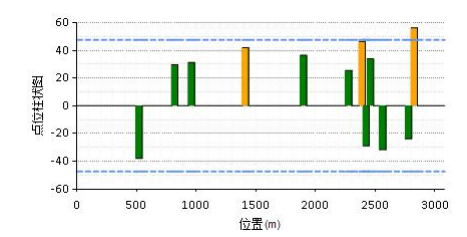

C相

现场巡查验证

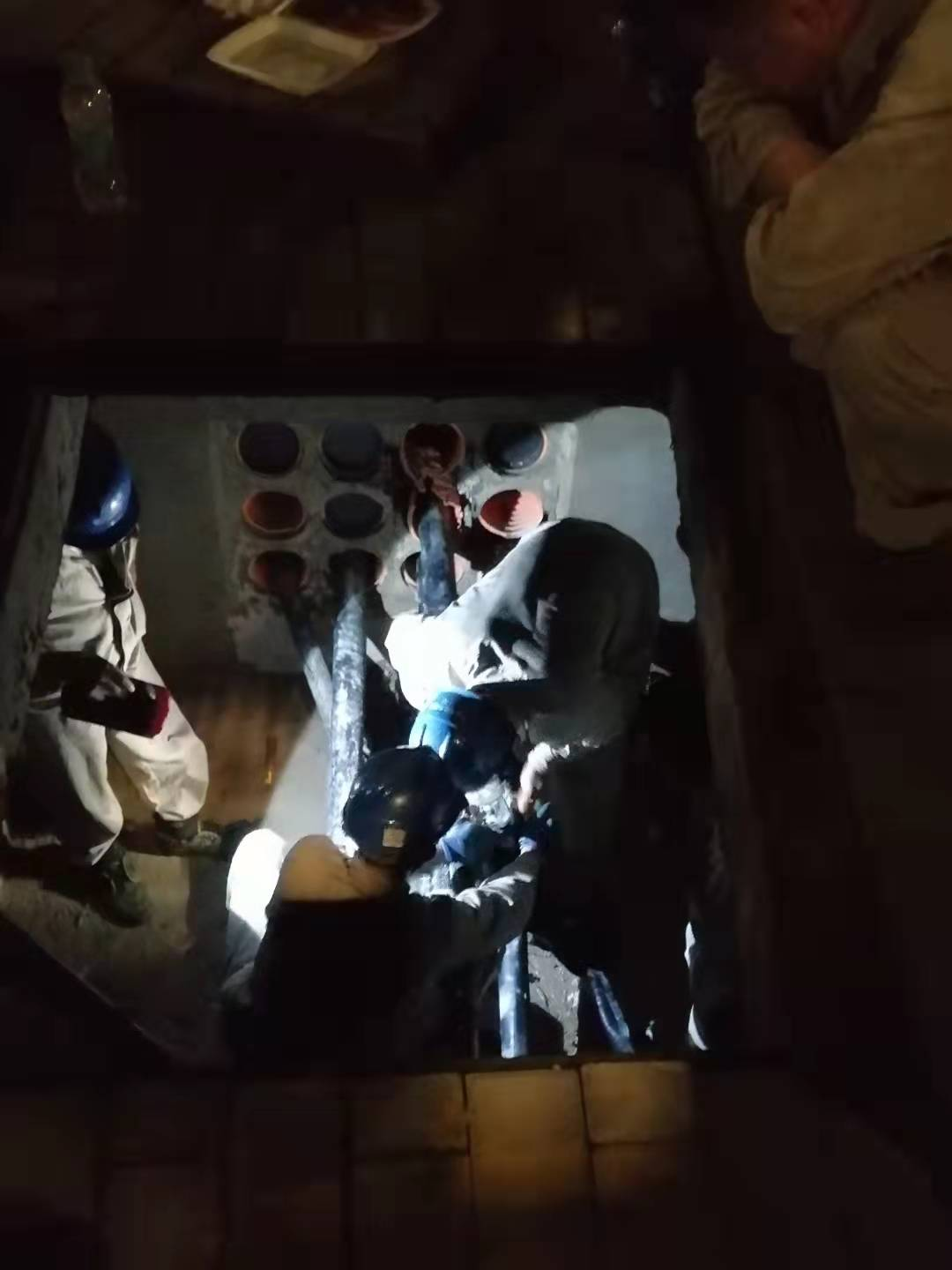

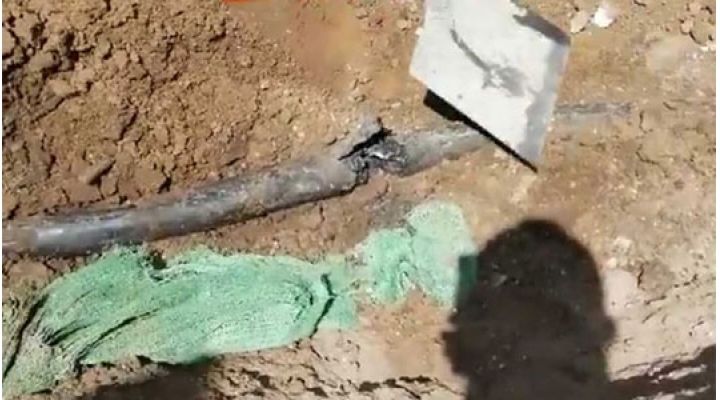

现场巡查解剖497米处中间接头，发现解剖验证结果与试验检测结果一致，此处中间接头外护套存在明显进水现象。



案例三

基本情况

检测结果显示，该电缆存在2处中间接头缺陷，距离测试端 510米与683米处存在较为明显的阻抗异常波动。现场巡查解剖510米处中间接头，发现解剖验证结果与试验检测结果一致。

现场检测数据

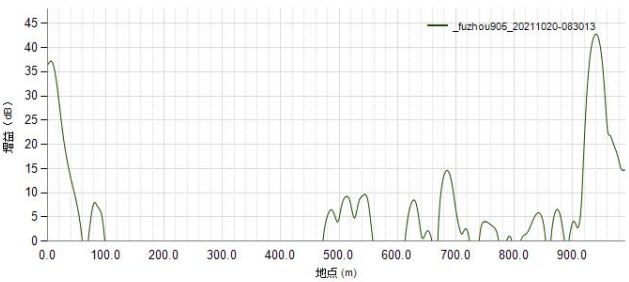

根据反射系数谱检测原理，当电缆存在受潮、过热老化、挤压、弯曲过度、工艺等情况导致电缆结构不连续时，电缆单位长度的阻抗值会发生改变，在 Lira 检测结果的阻抗图谱上反应为相应位置处异常波动，本次现场检测结果如下图所示。

A相：



B相：



C相：



现场巡查验证

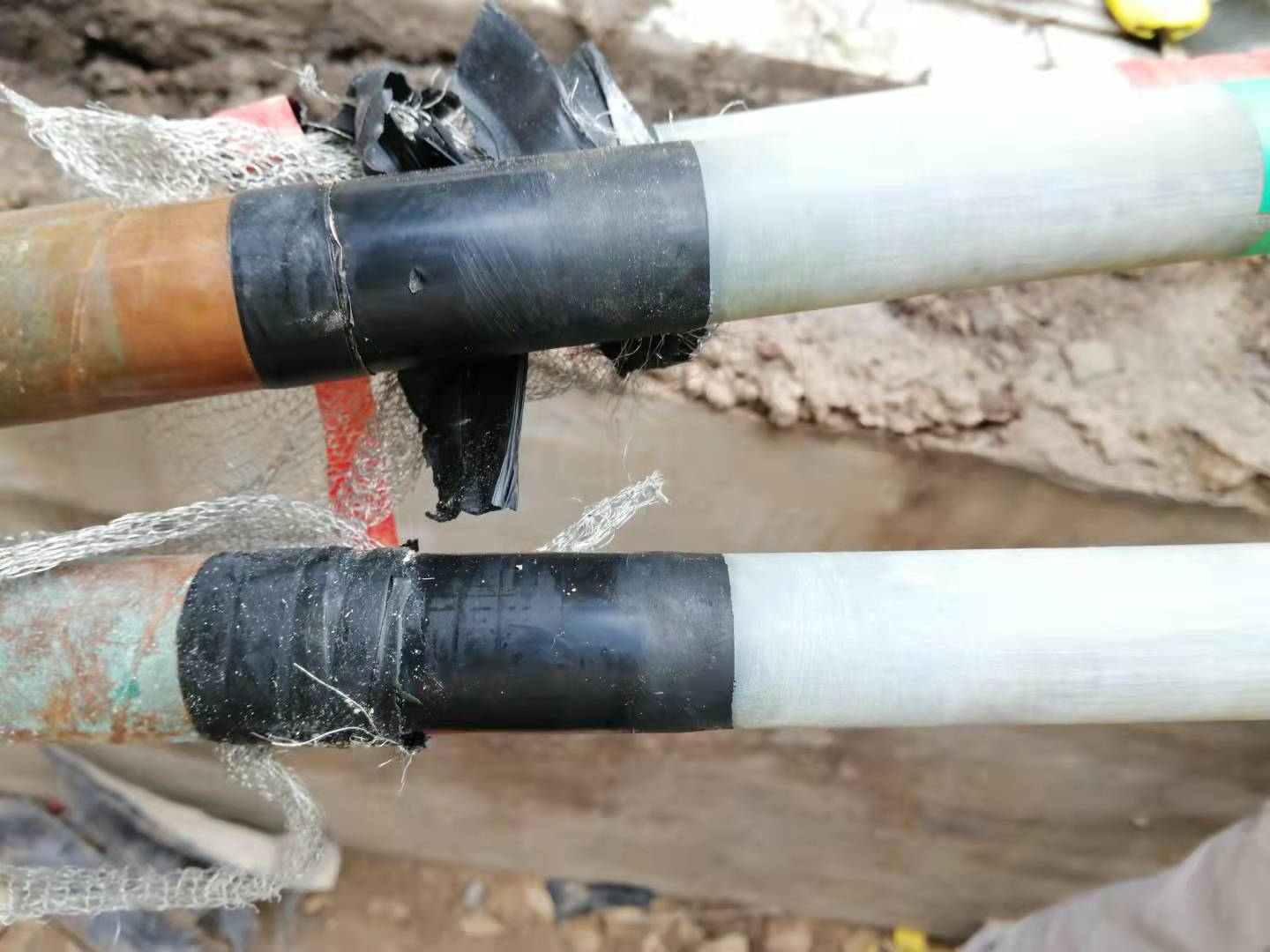

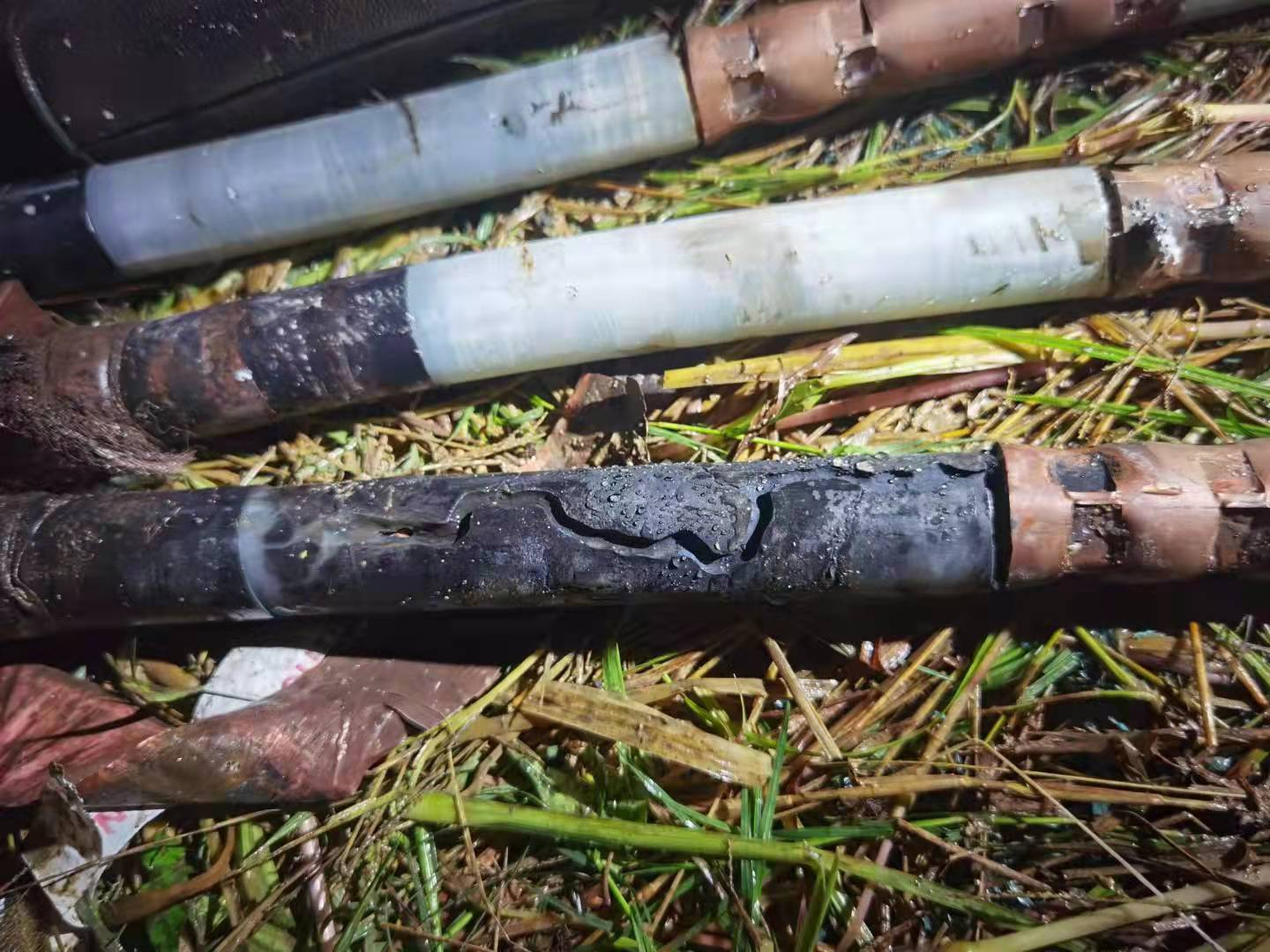

现场巡查解剖510米处中间接头，发现解剖验证结果与试验检测结果一致。

结论

根据 Lira 设备的检测结果和现场巡查验证情况，该检测手段能够有效的定位配电电缆的中间接头、受潮及缺陷位置。
