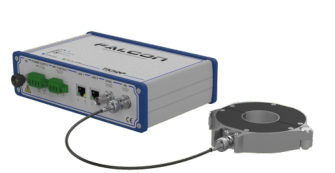

Techimp FALCON 开关柜局部放电监测

产品简介：适用于中压开关柜和电缆在线局放监测

在线咨询 24小时咨询热线： 021-68810330

基于 Techimp 成熟的HV局放检测技术，FALCON 是中压电力设备局放在线监测系统。

技术参数：

• 一个 PD 采集通道
✓ 16 kHz…30MHz
✓ 125MS/s
✓ Fs max = 5V peak
• 一个同步接入通道
✓ 5Hz…5kHz
✓ 1MS/s
• 两个 LAN 端口
• 通信协议：
✓ OPCUA(IEC62541)
✓ IEC 61850

基于 T-F map® 的局放诊断流程

1. 系统采样现场局放信号（其中可能存在噪声干扰），并生成PRPD 图谱

2. 将每一个放电脉冲按其波形特征映射到T-F map® 图谱中，具有关联时间和频率属性的“同质脉冲簇”可以比较容易的被区别，从而实现分类不同的局部放电或干扰。

3. 依照原PRPD图谱，分离出与每个“同质脉冲簇”相对应的每一类放电（或噪声）的 Sub-PRPD图谱。

4. 对每一个“干净”的Sub-PRPD 图谱进行识别和诊断。
